HPE80直齿单支撑行星减速机
减速比：L1单级3-10；L2双级20-100
额定输出扭矩：22-90 Nm
最大输出扭矩：44-180 Nm
额定输入转速：3500 rpm
最大输入转速：6000 rpm
标准背隙：L1单级≤8 arcmin；L2双级≤12 arcmin
传动效率：L1单级≈96%；L2双级≈94%
噪音值：≤60 dB
使用温度：-20℃~+80℃
防护等级：IP64
- 产品参数
- 外形尺寸
技术参数 | HPE60 | HPE80 | HPE90 | HPE120 | |
最大扭矩 | Nm | 1.5倍额定扭矩 | |||
紧急制动扭矩 | Nm | 2倍额定扭矩 | |||
最大容许径向力 | N | 240 | 400 | 450 | 1240 |
最大容许轴向力 | N | 220 | 420 | 430 | 1000 |
抗扭刚性 | Nm/arcmin | 1.8 | 4.7 | 4.85 | 11 |
最大输入转速 | rpm | 8000 | 6000 | 6000 | 6000 |
额定输入转速 | rpm | 4000 | 3500 | 3500 | 3500 |
噪音 | dB | <58 | <60 | <60 | <65 |
平均寿命 | h | 20000 | |||
满载效率 | % | L1≥96% L2≥94% | |||
HPE60 | HPE80 | HPE90 | HPE120 | |||
级数 | 速比 | |||||
额定扭矩 （Nm） | L1 | 3 | 27 | 50 | 96 | 161 |
4 | 40 | 90 | 122 | 210 | ||
5 | 40 | 90 | 122 | 210 | ||
7 | 34 | 48 | 95 | 170 | ||
10 | 16 | 22 | 56 | 86 | ||
L2 | 20 | 40 | 90 | 122 | 210 | |
25 | 40 | 90 | 122 | 210 | ||
35 | 40 | 90 | 122 | 210 | ||
40 | 40 | 90 | 122 | 210 | ||
50 | 40 | 90 | 122 | 210 | ||
70 | 34 | 48 | 95 | 170 | ||
100 | 16 | 22 | 56 | 86 | ||
重量 （kg） | L1 | 0.93 | 2.35 | 2.35 | 6.15 | |
L2 | 1.15 | 2.70 | 2.70 | 8.00 | ||

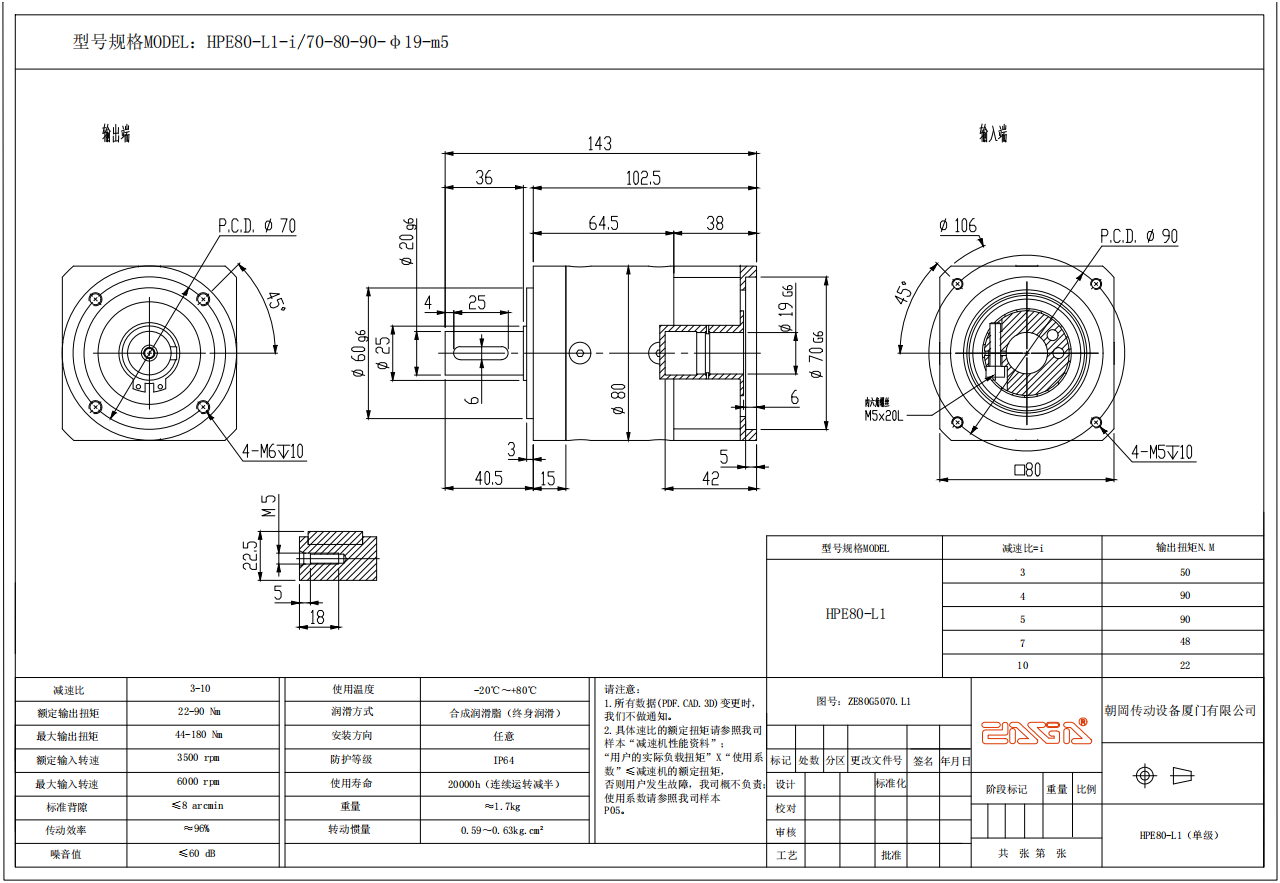

HPE80-L1-i/70-80-90-∅19-m5（单段HPE80行星减速机的外形尺寸）

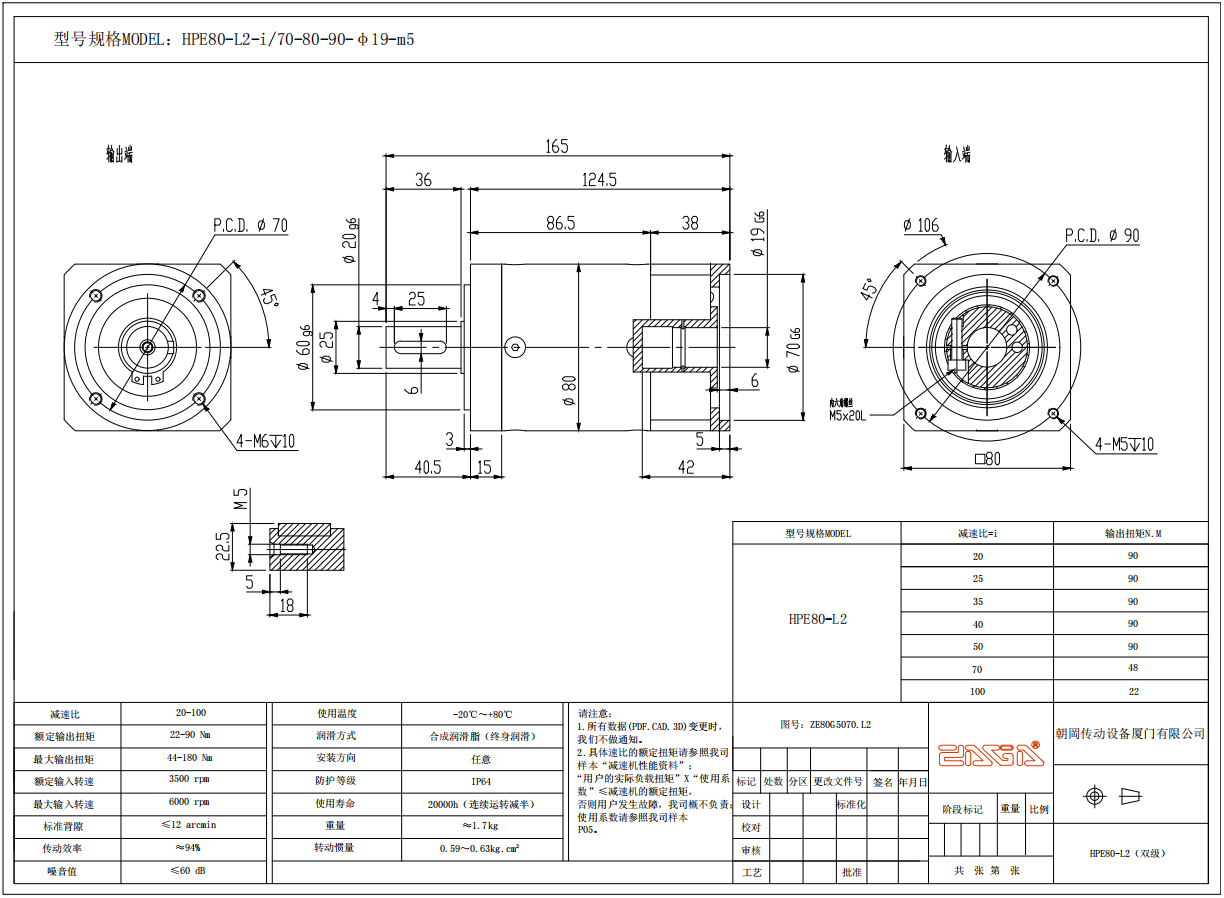

HPE80-L2-i/70-80-90-∅19-m5（双段HPE80行星减速机的外形尺寸）
