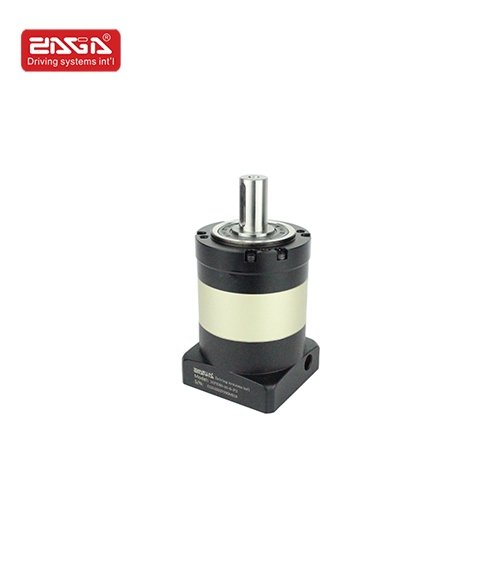

- HPE圆法兰直齿行星减速机
1. 静音
使用直齿轮实现顺畅安静的运转。
2. 高精度
背隙低于3公分、定位精确。
3. 高刚性、高扭矩
使用整体式滚珠轴承，大大提高了刚性和扭矩。
4. 法兰、连接器方式
可以安装到世界上任何一台马达上。
5. 无润滑脂泄漏
使用高粘度、不易分离的润滑脂，有效防止润滑脂泄漏。
- 产品参数
- 外形尺寸
技术参数 | HPE60 | HPE80 | HPE90 | HPE120 | |
最大扭矩 | Nm | 1.5倍额定扭矩 | |||
紧急制动扭矩 | Nm | 2倍额定扭矩 | |||
最大容许径向力 | N | 240 | 400 | 450 | 1240 |
最大容许轴向力 | N | 220 | 420 | 430 | 1000 |
抗扭刚性 | Nm/arcmin | 1.8 | 4.7 | 4.85 | 11 |
最大输入转速 | rpm | 8000 | 6000 | 6000 | 6000 |
额定输入转速 | rpm | 4000 | 3500 | 3500 | 3500 |
噪音 | dB | <58 | <60 | <60 | <65 |
平均寿命 | h | 20000 | |||
满载效率 | % | L1≥96% L2≥94% | |||
HPE60 | HPE80 | HPE90 | HPE120 | |||
级数 | 速比 | |||||
额定扭矩 | L1 | 3 | 27 | 50 | 96 | 161 |
4 | 40 | 90 | 122 | 210 | ||
5 | 40 | 90 | 122 | 210 | ||
7 | 34 | 48 | 95 | 170 | ||
10 | 16 | 22 | 56 | 86 | ||
L2 | 12 | 27 | 50 | 96 | 161 | |
15 | 27 | 50 | 96 | 161 | ||
16 | 40 | 90 | 122 | 210 | ||
20 | 40 | 90 | 122 | 210 | ||
25 | 40 | 90 | 122 | 210 | ||
28 | 40 | 90 | 122 | 210 | ||
30 | 27 | 50 | 96 | 161 | ||
35 | 40 | 50 | 122 | 210 | ||
40 | 40 | 50 | 122 | 210 | ||
50 | 40 | 50 | 122 | 210 | ||
70 | 34 | 48 | 95 | 170 | ||
100 | 16 | 22 | 56 | 86 | ||
重量 | L1 | 0.93 | 2.35 | 2.35 | 6.15 | |
L2 | 1.15 | 2.70 | 2.70 | 8.00 | ||
【ZAGA朝岡】HPE圆法兰行星减速机的产品优点：
HPE系列行星减速机采用直齿轮-圆法兰输出，输出轴采用单支撑结构，承载扭矩大；
性价比高，外形轻巧，安装方便；
齿轮淬火硬度达62度，齿面磨齿；
表面采用烤漆处理，保证外观不变色，不生锈；
可与任意品牌的伺服电机和步进电机匹配使用（如西门子、松下、雷赛、台达）；
标准背隙≤12 arcmin；
防护等级：IP65。
型号规格：HPE60、HPE80、HPE90、HPE120
减速比：
单级：3，4，5，7，10
双级：20，25，35，40，50，70，100
