行星减速机选型要考虑它的结构类型、承载能力、减速比、输出转速、轴向力、径向力、扭转刚性、背隙等等性能参数，还要结合安装形式、工况环境条件等外部因素，才能选到正确合适的行星减速机。大家可以参考下面选型步骤总结，实现行星减速机准确快速选型。ZAGA朝岡行星减速机厂家推荐
一、确定朝岡行星减速机规格：
| 步骤 | 说明 | 代号 | 参数计算 | ||||||
1 | 设备使用系数 | f1 | 负载类型 | 每小时启动次数Z | 使用系数fs | ||||
每日运行时间（h） | |||||||||
h＜4 | 4＜h＜8 | 8＜h＜12 | 12＜h＜16 | 16＜h＜24 | |||||
均匀负载 | Z＜10 | 0.85 | 0.95 | 1.00 | 1.20 | 1.60 | |||
10＜Z＜30 | 0.90 | 1.10 | 1.15 | 1.40 | 1.80 | ||||
30＜Z＜100 | 1.00 | 1.20 | 1.30 | 1.60 | 2.00 | ||||
中等冲击负载 | Z＜10 | 1.00 | 1.20 | 1.30 | 1.60 | 2.00 | |||
10＜Z＜30 | 1.10 | 1.35 | 1.45 | 1.80 | 2.20 | ||||
30＜Z＜100 | 1.20 | 1.45 | 1.60 | 2.00 | 2.40 | ||||
重冲击负载 | Z＜10 | 1.20 | 1.45 | 1.60 | 2.00 | 2.40 | |||
10＜Z＜30 | 1.30 | 1.55 | 1.75 | 2.20 | 2.50 | ||||
30＜Z＜100 | 1.40 | 1.65 | 1.90 | 2.40 | 2.80 | ||||
2 | 扭矩的确定 | T2N | T2N＞Tc2所选减速机的额定扭矩T2N必须大于计算扭矩Tc2 ， Tc2=Tr2×fs（Tc2-计算扭矩Tr2-实际所需扭矩fs-使用系数） | ||||||
3 | 额定输入转速 | n1 | 允许最大输出转速请参照减速机性能资料 | ||||||
4 | 确定减速比 | i | i=n1/n2 | ||||||
5 | 减速机效率 | η | L1≥95%、L2≥92% | ||||||
6 | 以被驱动设备所需的扭矩或功率，计算减速机的输入功率 | P1 | P1=（T2×n1）/（9550×i×η）或P1=P2÷η | ||||||
7 | 根据计算传动力表确定减速机的规格 | T2N、P1N | T2N≥T3×f1×f2 P1N≥P1×f1×f2 | ||||||
8 | 输出轴径向力、轴向力校核 | Fr、Fa | 查《产品手册》性能资料表。对比应小于减速机最大径向力、轴向力。频繁起动-停止运转工况应选择加强型 | ||||||
9 | 确认使用环境 | 防护等级、工作温度、化学环境等 | |||||||
10 | 根据空间确认安装方式 | 同轴安装、90°直角安装 | |||||||
11 | 确认减速机型号 | 根据性能资料表、输入、输出方式等确认具体系列、型号、规格及附件 | |||||||
说明：n2、P2为被驱动设备的转速和功率；P1=P2为被驱动设备所需的功率和扭矩；P1N 、T2N为实际减速机所需功率和扭矩。台湾行星减速机

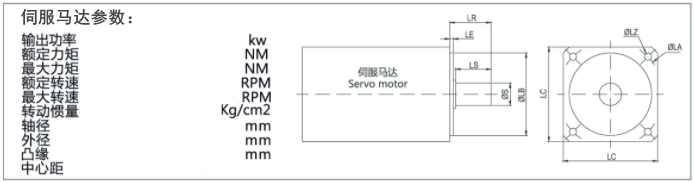

二、确定伺服电机品牌、型号规格、外形尺寸、性能参数：

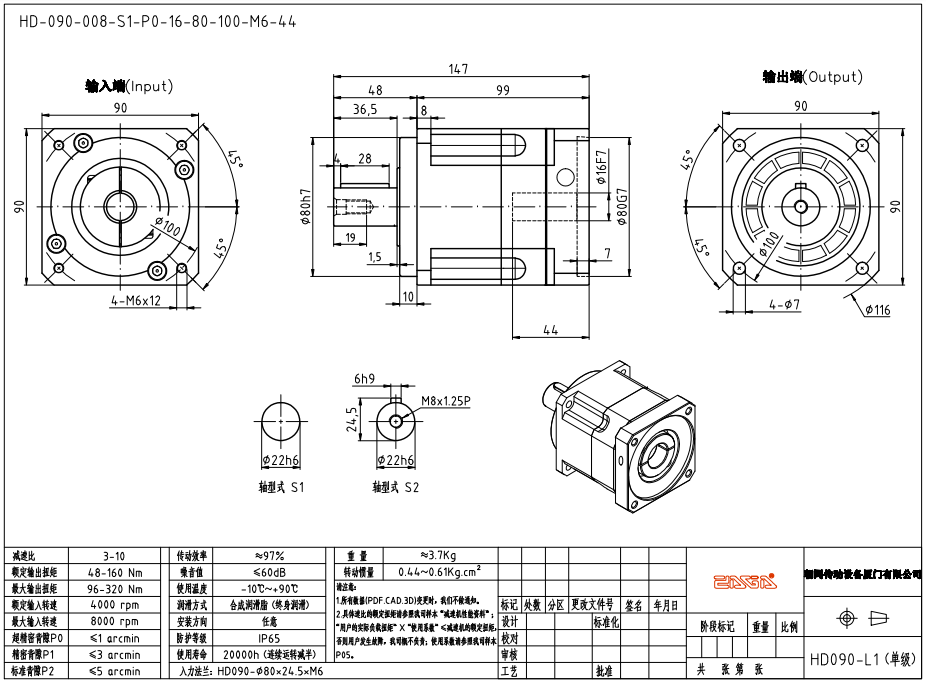

三、确定选好的朝岡精密行星减速机型号以及行星减速机图纸尺寸，举例：HD-090-008-S1-P0-16-80-100-M6-44
