外伸缩悬臂式工作机
- 详细介绍
我国是世界上的产煤大国，为适应煤炭产量迅猛增加的需要，不少煤炭挖掘机械的装机功率成倍增加，对其机械传动部分的要求也愈来愈高，传动的定轴轮系传动结构已不能适应井下新的工作要求，煤炭挖掘机械采用行星齿轮传动势在必行。

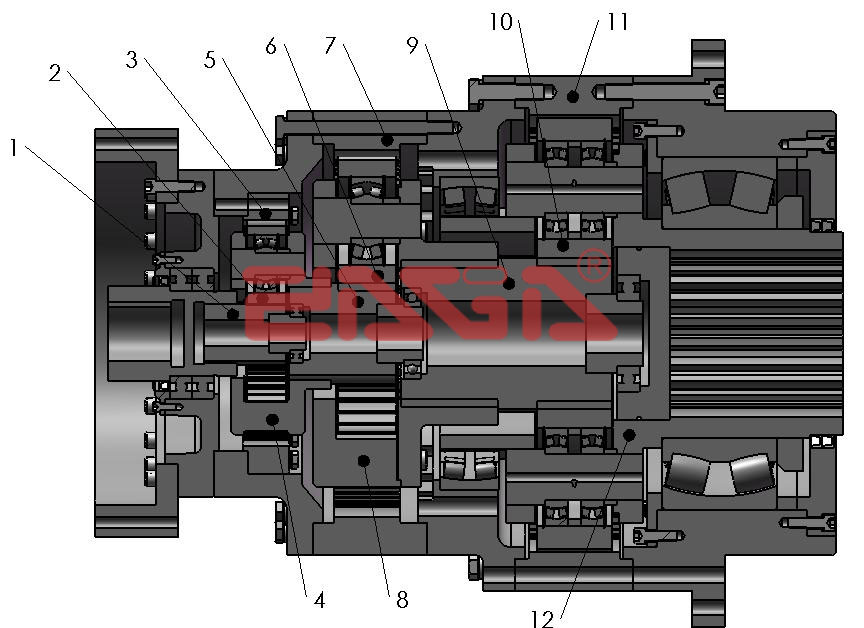

（图1）
前几天有个煤炭行业的客户要选择一款高精密的行星减速机，应用于煤巷掘进机中，行星传动主要用于被广泛采用的外伸缩悬臂式工作机。（矿山减速机）
在该设备中，减速装置需与电动一起整体装入伸缩架中，这就要求减速装置体积小，结构紧凑。同时，由于是地下作业，工况较为恶劣，对减速机的密封及润滑、冷却提出了新的挑战，[图1] 设计的行星减速机在润滑上采用了油脂与稀油同时并存，可根据工况要求任意选择（油脂润滑采用水冷；稀油润滑建议在速度较高时使用油站）。
为使精密行星减速机的设计更合理，性能更好，ZAGA朝岡在高精度齿轮加工方面，为行星齿轮及太阳齿齿轮材料选用镍铬钼合金钢（SNCM220），切削加工后，经渗碳热处理至硬度57~60HRC，在进行齿面研磨，确保齿轮精度在DIN6级以内，比只有表面的淡化处理，独得最佳的耐磨耗和耐冲击韧性，寿命更长。齿轮箱表面采用防锈处理，提高对环境的耐受性和抗腐蚀能力。

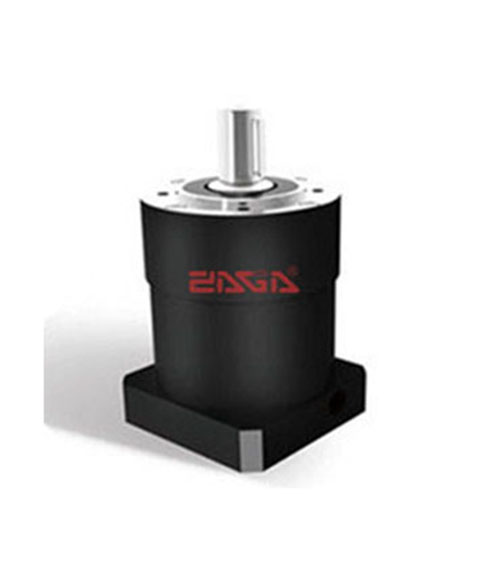

上海减速机津翼为客户的外伸缩悬臂式工作机设备选用的方案是：HPF120-5-S1-P1
